高效去除悬浮物、油脂，无动力运行，为城市排水加上“绿色滤网”

随着城市化进程加快，雨水径流带来的面源污染已成为水体污染的重要来源。国家相关标准对市政排水系统提出了更高要求：既要控制合流制溢流污染，又要对雨水进行预处理，确保排入自然水体的水质达标。传统的格栅、沉淀池等设施往往存在占地大、易堵塞、维护难等问题。有没有一种既高效又经济的解决方案？

一、标准导向：市政排水对雨水预处理提出明确要求

《室外排水设计标准》（GB 50014-2021）

作为我国室外排水工程的核心设计规范，该标准多处强调雨水预处理和溢流污染控制：

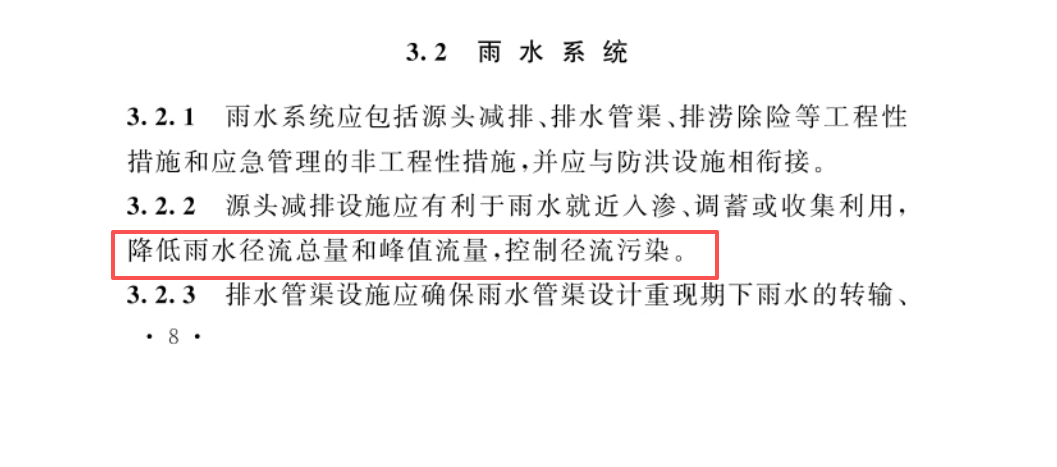

源头减排：要求设置渗透、调蓄、净化等设施，控制径流污染（第3.2.2条）。

截流设施：合流制排水系统应通过截流、调蓄等措施控制溢流污染，截流倍数宜采用2～5（第4.1.23、4.1.24条）。

雨水口设置：宜设置防止垃圾进入雨水管渠的装置（第5.7.9条）。

防倒灌要求：出水口受水体顶托时应设防潮门、闸门等；截流井溢流水位低于洪水位时应设防倒灌设施（第5.1.13、5.8.4条）。

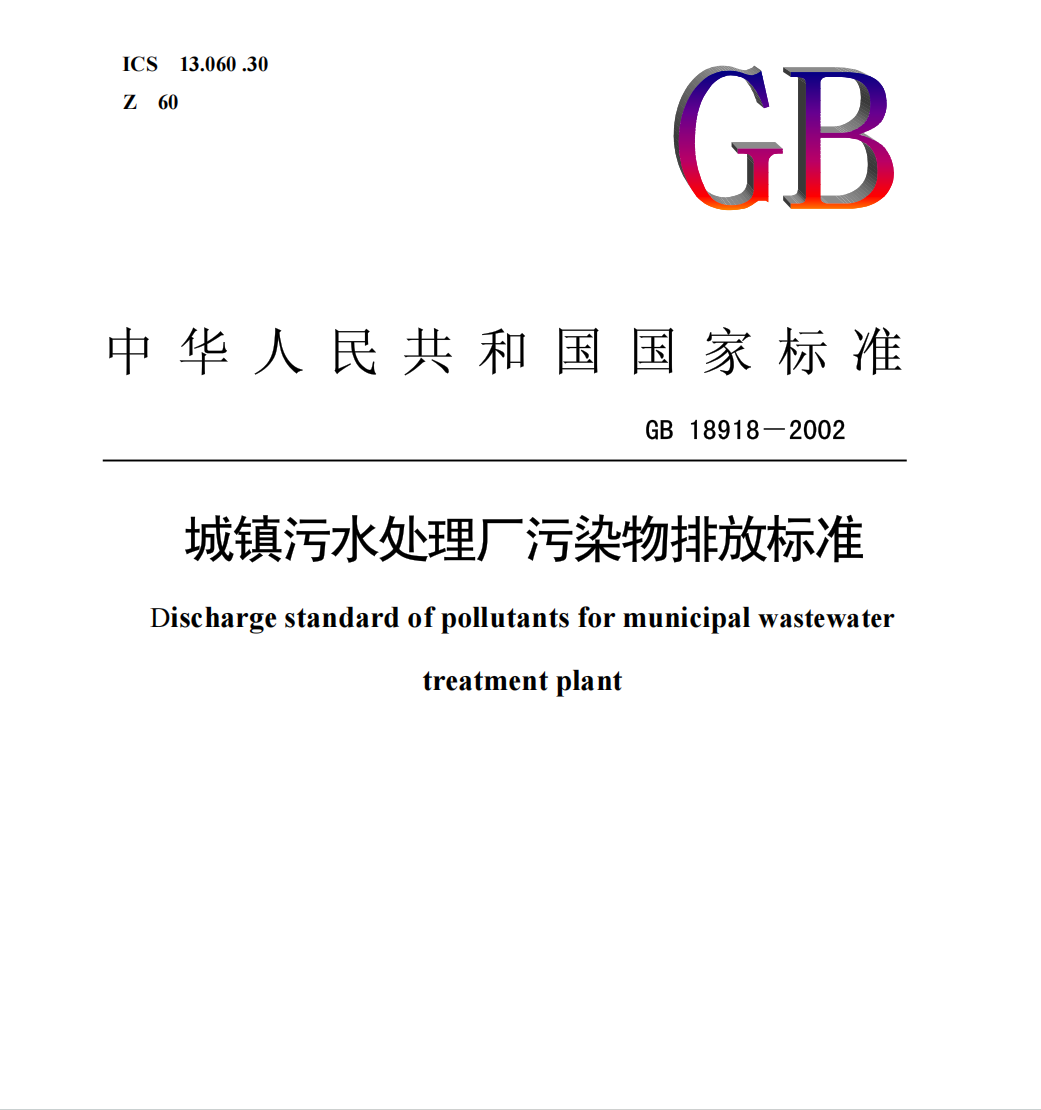

《城镇污水处理厂污染物排放标准》（GB 18918-2002）

虽然该标准主要针对污水处理厂，但其对排入自然水体的水质要求间接决定了雨水预处理的必要性：

城镇污水处理厂出水作为回用水时，执行一级A标准（COD≤50mg/L，SS≤10mg/L等）。

对于直接排放的雨水，虽无专项标准，但面源污染控制已成为水环境治理的重点，各地环保部门对雨水排放口的悬浮物、油脂等指标均有严格限制。

传统预处理方式的痛点

格栅：仅能拦截大块漂浮物，对细小的悬浮物、泥沙、油脂无能为力。

沉淀池：占地大，对流速敏感，暴雨时易冲刷已沉积污染物。

维护成本高：清淤频繁，人工投入大，运行管理难度高。

在这样的背景下，一种无需电力、结构紧凑、高效分离的预处理设备应运而生。

二、产品解析：一体化水力涡流截流井的工作原理与优势

1、产品概述

一体化水力涡流截流井（又称水力旋流分离器）是一种基于流体动力学原理的物理分离设备，主要用于城市雨水径流的预处理。它能高效去除雨水中的悬浮固体、漂浮物、泥沙、油脂及部分附着污染物，是削减面源污染的关键技术设备之一。

2、工作原理

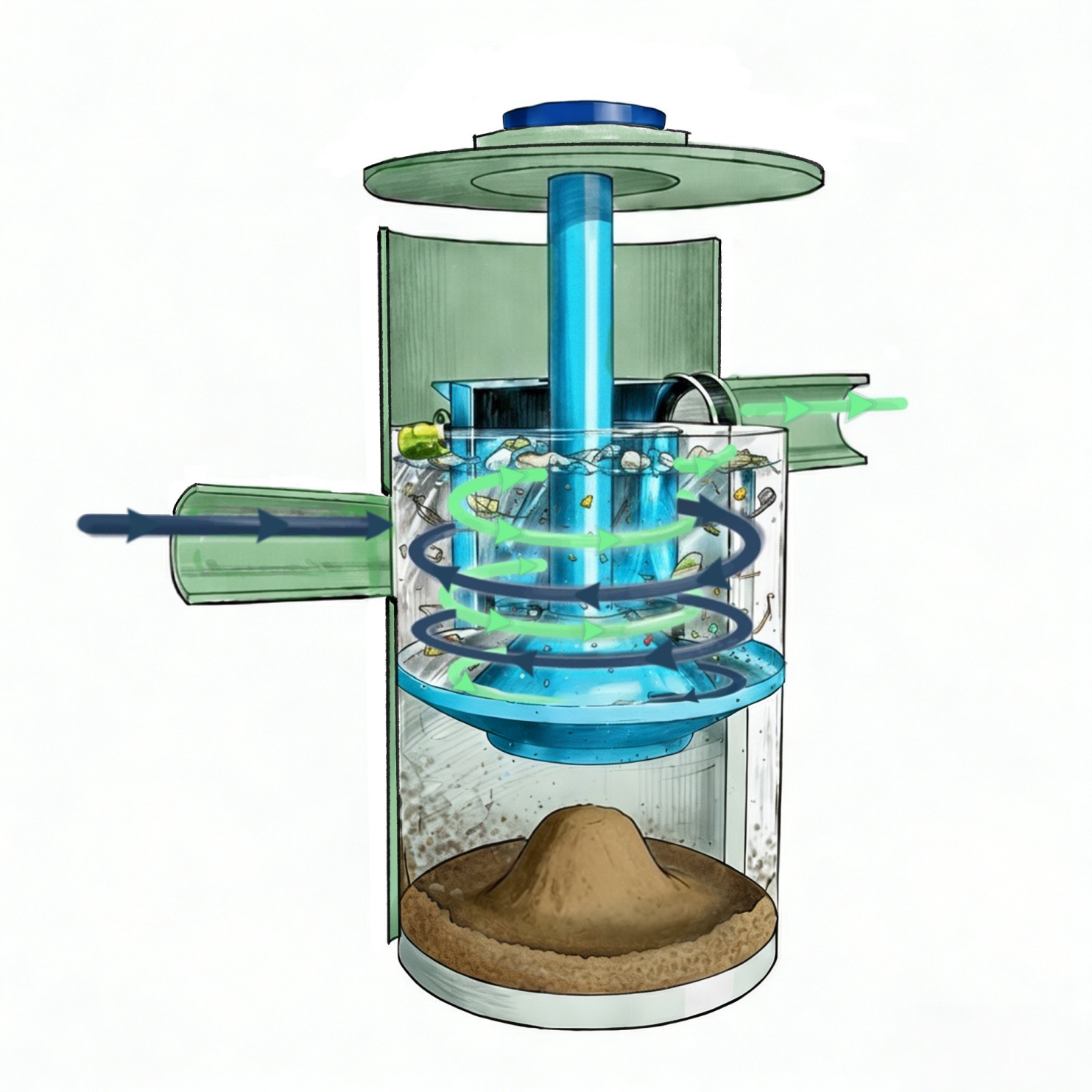

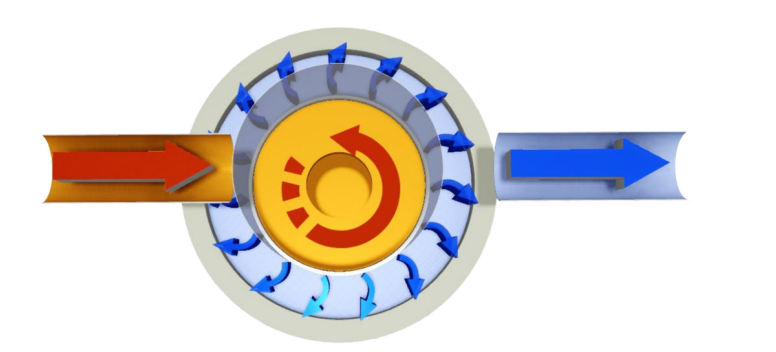

雨水从进水管进入装置后，经过特殊设计的涡卷入口进入分离筛网筒，在筒内形成强力旋涡流：

旋流浓缩：利用离心力将密度较大的悬浮固体甩向筒壁并沉降到底部集泥坑。

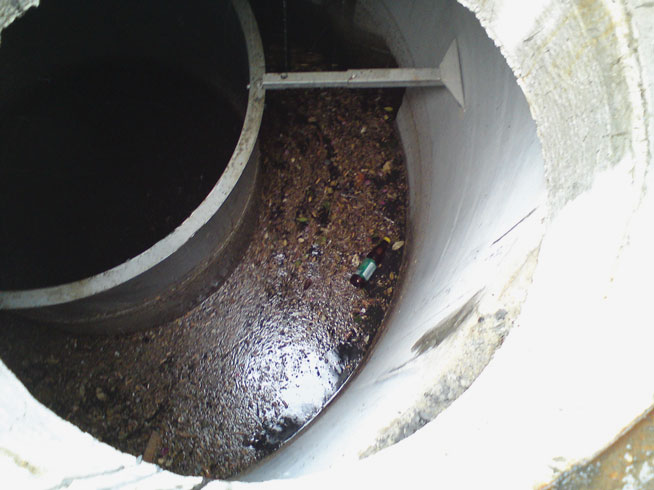

涡流与环形流道：漂浮物（如垃圾、树叶、油类）被捕获在筛网内侧，随水流旋转聚集。

筛分：筛网允许清水通过，同时拦截固体垃圾，且旋流对筛网产生自清洗效应，防止堵塞。

油脂分离：油类、油脂被截留在集油挡板内，避免随水流排出。

当流量超过设计处理能力时，超额雨水经分流堰旁通，但不会冲刷或带走已截留的污染物，确保极端天气下仍能有效控制污染。

核心优势

三、产品与标准的高度契合：安装后带来的改变

1、高效去除污染物，保障排放达标

标准要求：雨水排放应控制悬浮物、油脂等污染物，减少对受纳水体的影响。

产品贡献：一体化水力涡流截流井对TSS去除率超过90%，对漂浮物接近完全拦截，油脂也被有效分离。这意味着从雨水口排出的水质大幅提升，可直接满足《地表水环境质量标准》及相关环保要求，为城镇污水处理厂减轻负担。

2、符合溢流污染控制要求，提升截流效率

标准要求：合流制排水系统应通过截流、调蓄等措施控制溢流污染，截流倍数2～5。

产品贡献：产品可作为截流设施的关键环节，在雨量较小时将全部径流引入处理单元，去除污染物后再排放或输送至污水处理厂；雨量大时，超额径流经旁通，但不扰动已截留的污染物。这种设计完美契合了截流与调蓄的理念，有效减少合流制溢流（CSO）对河道的冲击。

3、防止倒灌与冲刷，确保系统稳定

标准要求：出水口应设防倒灌设施；截流井溢流水位应高于洪水位，或设闸门防倒灌。

产品贡献：产品内部结构设计确保了即使下游水位升高或流量骤变，已分离的污染物也不会被倒流的雨水冲刷带走。同时，进出水管可根据现场条件调整角度，便于安装止回阀或防潮门，进一步增强防倒灌能力。

4、源头减排，助力海绵城市建设

标准要求：源头减排设施应有利于雨水就近入渗、调蓄或收集利用，控制径流污染。

产品贡献：作为源头减排设施，它可安装在雨水管道关键节点，对初期雨水进行净化，减轻下游调蓄设施和处理设施的负荷。其紧凑的结构也便于与绿色屋顶、透水铺装、生物滞留设施等协同布置，实现“渗、滞、蓄、净、用、排”的海绵城市理念。

5、简化运维，降低全生命周期成本

标准要求：排水工程应积极采用新技术、新工艺、新材料、新设备，提高自动化水平。

产品贡献：无动力运行，无易损部件，仅需定期（通常数月甚至半年）通过吸污车清理底部集泥坑和集油区。与传统格栅+沉淀池方案相比，大大减少了人工清掏频次和电力消耗，全生命周期成本优势明显。

 四、应用前景

一体化水力涡流截流井广泛应用于：

市政雨水管网：在雨水排入河道前设置，削减面源污染。

合流制溢流控制：在截流井或调蓄池前预处理，减少溢流污染。

工业园区/厂区：对初期雨水进行净化，避免污染外部水体。

海绵城市建设项目：与透水铺装、雨水花园等结合，实现径流污染控制。

案例简析：某市旧城区合流制排水系统改造，由于空间狭窄，无法新建大型沉淀池。在关键溢流口安装一体化水力涡流截流井后，监测显示下游河道SS浓度降低70%以上，油脂类污染物明显减少，且经历多次暴雨未发生污染物冲刷现象，得到了环保部门的高度认可。

五、结语

随着国家对水环境质量要求的不断提高，市政排水系统必须从“快速排水”向“污染控制、资源利用”转型。一体化水力涡流截流井以其高效、节能、紧凑的特点，完美契合了《室外排水设计标准》和《城镇污水处理厂污染物排放标准》对雨水预处理、溢流污染控制的要求。

采用该产品，不仅能使雨水排放水质显著提升，还能降低后续处理设施负荷，减少运维成本，是构建绿色市政排水系统、实现海绵城市目标的有力武器。在技术创新的浪潮中，让我们用智慧与匠心，守护每一滴雨水的清洁归宿。

本文内容参考：

《城镇污水处理厂污染物排放标准》（GB 18918-2002）

《室外排水设计标准》（GB 50014-2021）
