六安防洪排涝能力提升工程智慧截流井案例分析

项目背景

迎宾大道与寿春路交口积涝点整治工程所面临的现状问题主要体现在三个方面。

首先，上游源头地块雨污分流不彻底，大量污水混入寿春路雨水管道，最终排入滁东干渠，造成持续的水体污染，而彻底实现雨污分流周期过长，不得不采用临时末端截流措施。

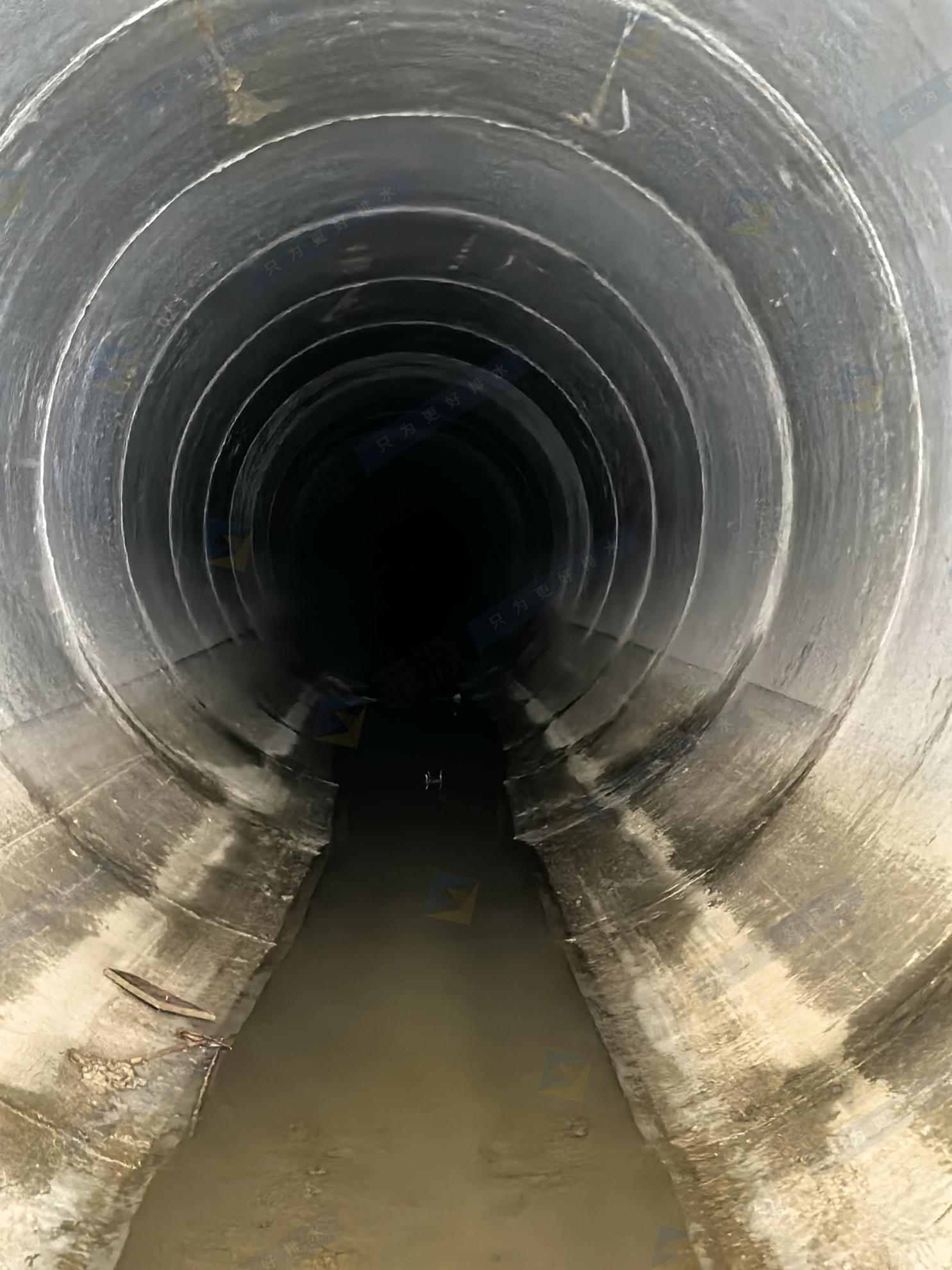

其次，现状雨水管道经检测存在多处3级、4级树根缺陷，严重削弱了管道的过流能力，导致汛期排水不畅，直接引发迎宾大道与寿春路交口频繁积涝，影响交通及周边居民安全。

最后，滁东干渠常水位（38.500m）远高于雨水管截流槽处的管内底标高（35.576m），存在河水倒灌雨水系统的风险，若直接截流，既无法有效收集旱季污水，又会加重低洼区域的内涝隐患。上述问题交织在一起，使得原排水系统既无法安全排除雨水，也无法阻止污水入河，亟需通过智慧截流井组合措施，实现旱季截污、雨季排涝、防止倒灌的多重目标。

作为《液动下开式堰门团体标准》(T/CECS10222-2022)的参编单位，菲源水工业结合《标准》、产品手册与设计文件，以下对截流井的核心工艺逻辑、运行工况及选用液动下开式堰门的优势进行深入分析。

核心工艺逻辑与运行工况

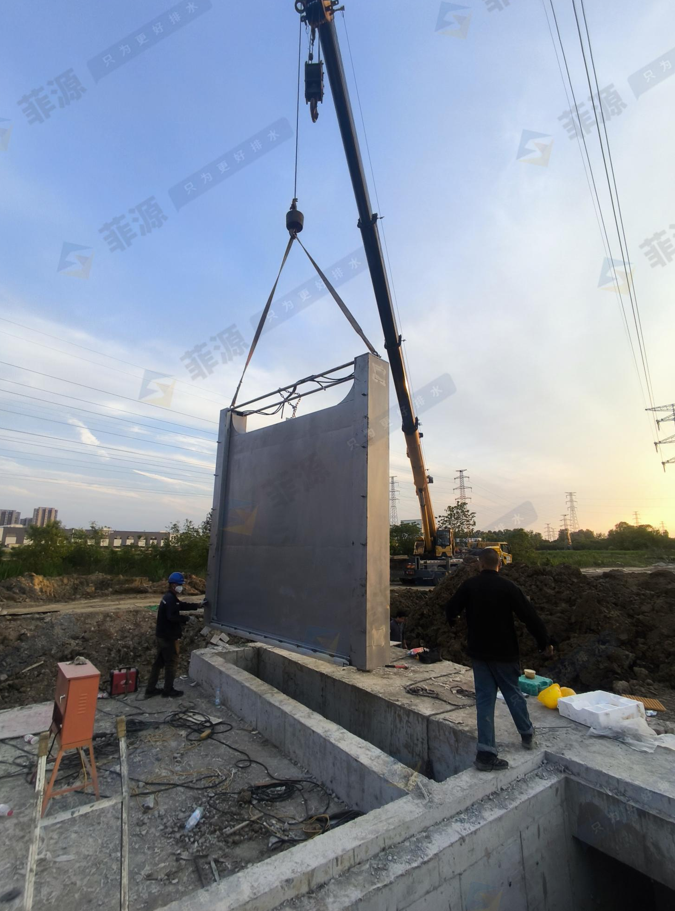

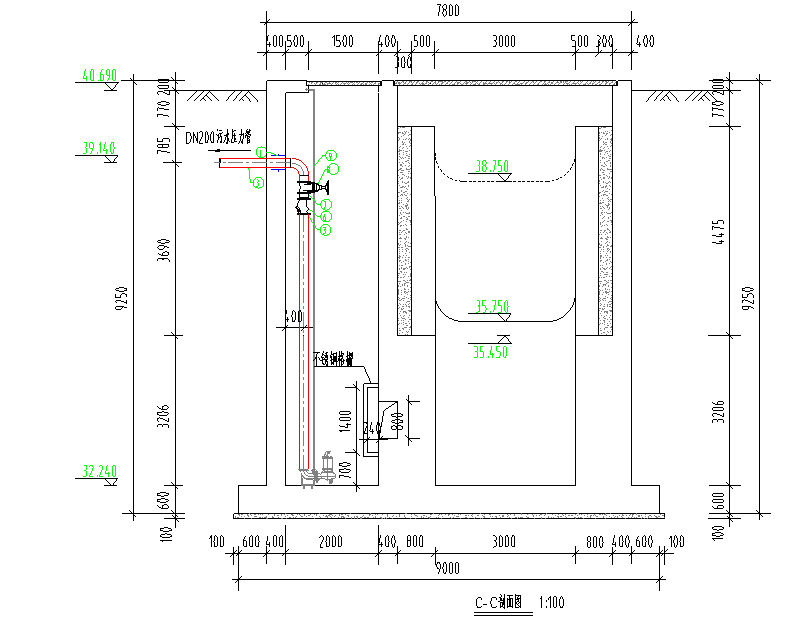

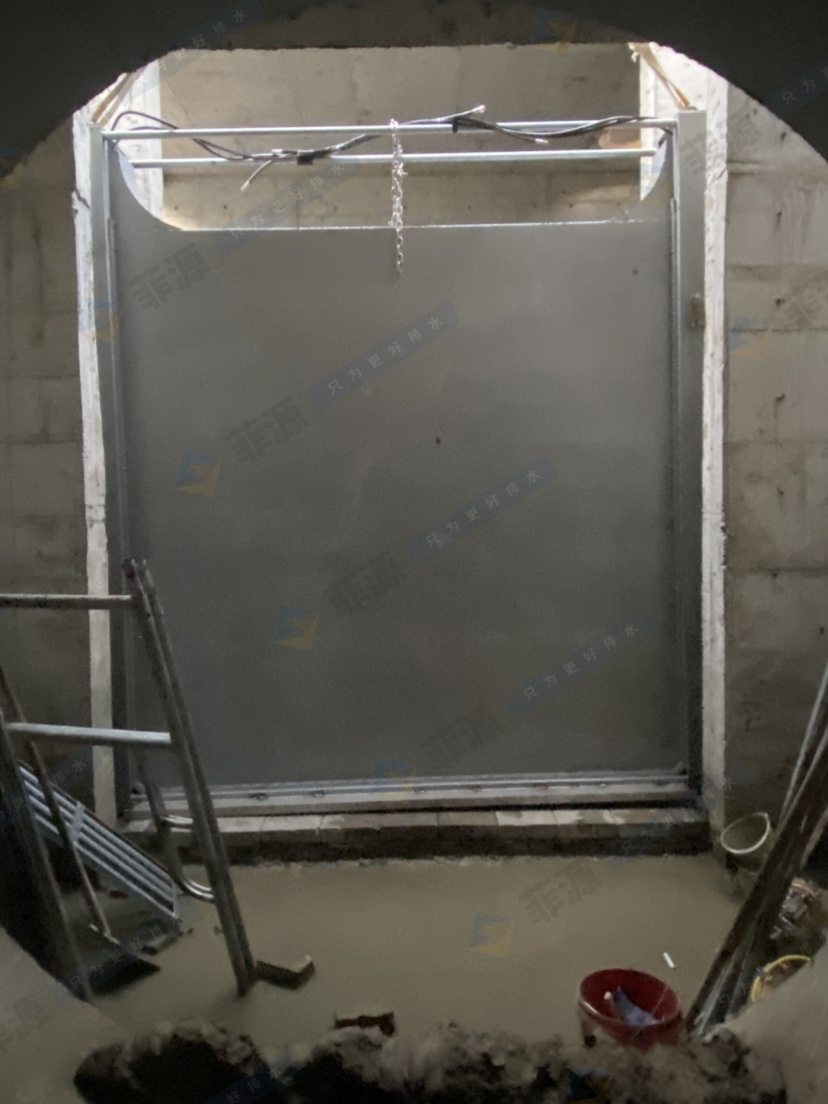

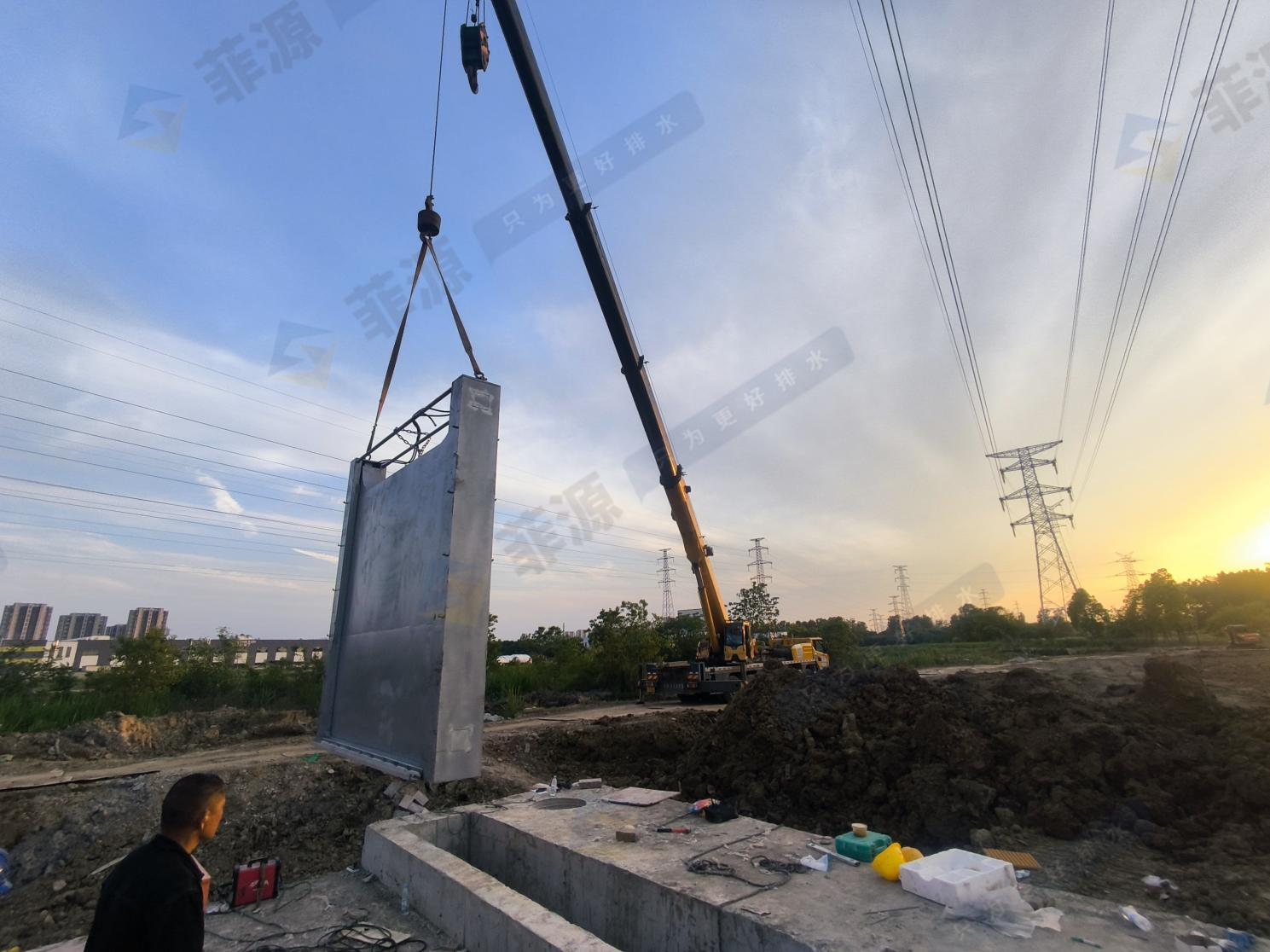

本工程在寿春路雨水箱涵末端（滁东干渠排口前）设置一座现浇混凝土截流井，井内安装液动下开式堰门（规格2000×3000mm，304不锈钢，液压驱动）。堰门与潜污泵、雨量计、液位计联动，实现旱季截污、雨季排涝、防止倒灌三大功能。

运行工况详细说明：

1、旱季（晴天）

雨量计无降雨信号，液压系统驱动堰门关闭。堰门板向下移动至底部，与堰框及底部密封条紧密贴合，有效阻止滁东干渠常水位（38.500m）河水倒灌进入雨水箱涵。

截流井内水位因上游混入的污水而逐渐上涨。当液位计检测到水位达到35.576m（泵启泵水位）时，潜污泵自动启动，将污水通过DN200压力管道泵送至现状d800污水管道。

若泵运行中水位持续上升至37.776m（高位报警及泵关停水位），则泵停止，同时堰门短暂开启泄压，防止井内溢流——此为确保安全的极端保护逻辑，设计中已明确。

2、雨季（雨天）

雨量计检测到降雨后，液压系统驱动堰门快速开启。堰门板向下完全收回至井底，与底部齐平，形成完整的过流断面，雨水箱涵内的雨水可以无阻碍地排入滁东干渠。同时潜污泵保持关闭，避免雨水进入污水系统造成污水处理厂负荷冲击。

3、过渡或特殊工况

堰门可根据液压控制系统指令停留在任意开度，实现上游水位调节或流量控制。例如在降雨初期，可部分开启，小流量放行雨水，同时继续截流初期高浓度污水。

配备手动/自动一体液压站，断电时可手动操作堰门启闭，确保安全。

可选配SCADA远程监控及高清摄像头，实时掌握堰门状态，实现无人值守。

为什么选择液动下开式堰门？

本工程截流井位于城市道路下方，受限于地下管线综合布局、地面景观及防洪排涝要求，传统槽、堰式截流井均不适用。设计最终选用液动下开式堰门，主要基于以下核心优势：

1、不占用上部空间，适应狭小地下环境：

液动下开式堰门采用向下开启方式，所有驱动及导向机构均布置在井体两侧，不占用井顶上方空间。该项目智慧截流井位于寿春路现状雨水箱涵末端，埋深较浅且上方为道路，无法设置高大的启闭机架或上开式闸门。下开式堰门完美解决空间限制问题，同时不影响地面景观及交通。

2、开启后与底部齐平，确保行洪安全

液动下开式堰门的堰门完全打开时，门板沉入井底，与底板平齐，过流断面无任何突出物，水头损失极小。当雨季来临之际，需将全部雨水快速排入滁东干渠，避免上游积涝。下开式堰门开启后基本不改变原箱涵水力条件，保障设计过流能力（雨水箱涵B×H=4000×2000，堰门尺寸匹配），彻底解决因堰门阻挡导致的壅水。

3、密封可靠，有效防止河水倒灌

该项目液动下开式堰门采用三面橡胶密封条，结合液压缸压紧，可承受下游高水位压力，密封效果好。

滁东干渠常水位（38.500m）高于雨水管底（35.576m），高差近2.9m。普通闸门可能因密封不严渗漏，而液动下开式堰门可在旱季严密关闭，杜绝倒灌，避免河水混入污水系统增加泵送负担。

4、304不锈钢耐腐蚀，适应污水及河道水环境

液动下开式堰门主要过流部件采用304不锈钢，耐腐蚀性强，使用寿命长。该项目中旱季截流的污水中含有腐蚀性物质（硫化物、盐类等），河道水亦有侵蚀性。不锈钢材质相比普通碳钢或铸铁，可极大降低后期维护频率，适合临时工程长期运行。

5、液压驱动 + 智能控制，满足无人值守及断电感全需求

该项目中液动下开式堰门的液压系统推力大、运行平稳，可任意位置锁定；配套手动泵，断电时应急操作；支持SCADA远程监控。该截流井位于城区，不宜安排专人24小时值守。通过雨量计、液位计自动控制堰门，可实现全自动运行。

总结

液动下开式堰门在该项目中的选用，并非简单的设备替换，而是针对有限空间、防倒灌、行洪安全、腐蚀环境、自动运行等多重严苛需求的综合技术决策。其“向下开启、收起齐平、液压驱动、不锈钢本体”等核心特点，恰好完美匹配了迎宾大道与寿春路积涝点整治工程的实际工况。相比普通上开式闸门或手动堰板，该方案在安全性、维护便捷性和长期可靠性上具有显著优势，是治理水污染“问题在水里、根源在岸上、核心在管网、关键在排口”总则中控源截污的优选技术路径。
